使用效率SMT智能首件測試系統E680如何做自動絲印對比?

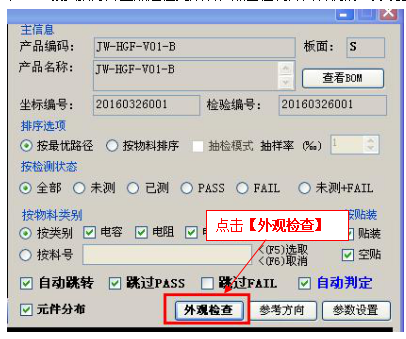

1. 在PCB板掃描好并三點定位完成后，點擊檢測界面右側的【外觀檢查】。

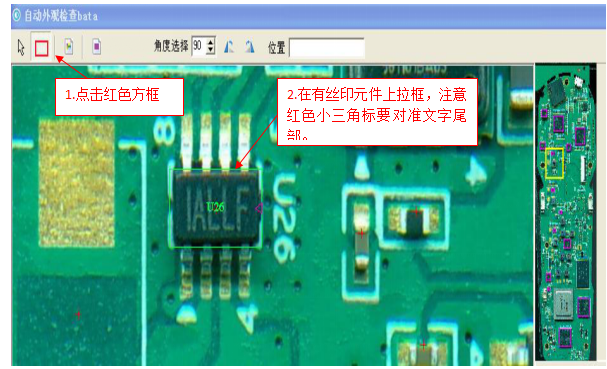

2. 進入絲印對比檢查界面，首先點擊工具欄上的【紅色方框】，在要提取絲印的元件上拉框(注意有極性元件請遵循拉框規則，見附錄2)。

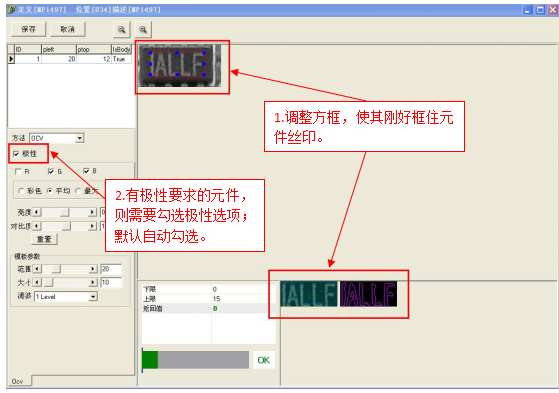

3. 框好元件后，自動彈出提取絲印窗口，調整紅色方框，使方框剛好框住要對比的元件絲印，如該元件有極性方向要求，則需要勾選極性選項(同種物料只需要做一次絲印標準)，完成后點擊【保存】。

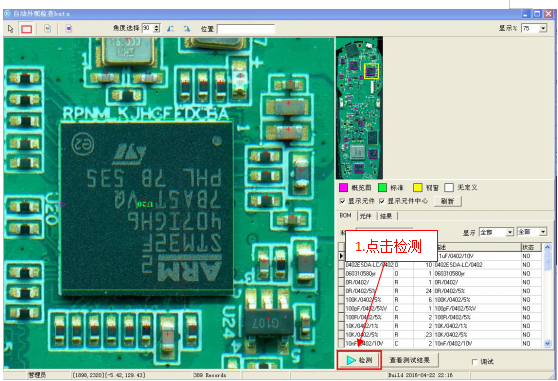

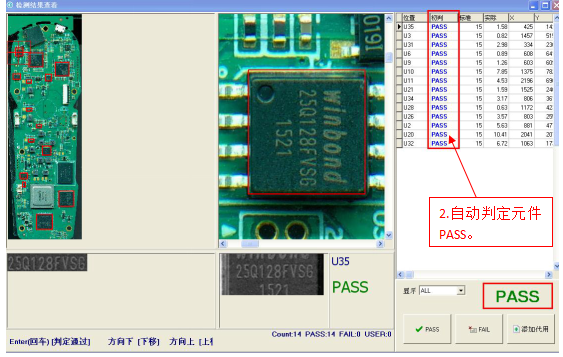

4. 將該產品所有有絲印元件標準做好后，點擊【檢測】，系統自動對比并判定元件PASS/FAIL，如遇有代用料元件，可以點擊【添加代用】，將代用料添加進標準庫。
5. 檢測完成后，直接退出檢測界面，軟件自動保存測試結果。
